Гудіння трансформатора: розуміння шуму від машин

Ви коли-небудь помічали, як ваш трансформатор починає гудіти, коли ви включаєте пилосос? Цей сірий ящик у підвалі раптово спрацьовує цим низьким рівномірним звуком, який стає гучнішим, чим сильніше працює ваш прилад. Таке відчуття, ніби дві машини розмовляють крізь стіни -, і дивним чином це так і є.

Більшість із нас вважає електрику тихою та невидимою, але насправді вона має реальну фізичну силу. Усередині цього трансформатора потужні магнітні поля стискають і розтягують сталевий сердечник 60 разів кожну секунду. Це називається магнітострикцією, і в основному це «дихання» металу, коли він передає потужність. Ось звідки і гул.

Це дуже схоже на двигун автомобіля. Коли ви їдете по рівній поверхні, двигун працює тихо. Але піднімаючись на крутий пагорб, він починає обертатися сильніше - те ж саме відбувається з вашим трансформатором. Увімкніть щось, що потребує енергії, як-от кондиціонер, мікрохвильову піч або сушарку, і ви почуєте, як гул стане помітно голоснішим, оскільки додаткове навантаження посилює вібрацію.

Думайте про трансформатор не так як про холодний металевий блок, а більше як про залізні легені. Навіть коли він просто сидить і не робить нічого очевидного, його нутрощі постійно рухаються. Під час проходження електрики магнітне поле змушує сталевий сердечник швидко розширюватися та стискатися - 120 разів на секунду в США (через мережу змінного струму 60 Гц). Цей крихітний фізичний рух штовхає повітря й створює низькочастотний-гул, який ми чуємо.

Ви не можете повністю позбутися його, незалежно від дизайну. Масляні-трансформатори можуть звучати трохи тихіше, оскільки масло допомагає пом’якшувати вібрацію, але основна причина залишається незмінною: магнітострикція. Постійне гудіння зазвичай означає, що трансформатор під напругою та виконує свою роботу.

Здоровий гул має кілька ознак:{0}}

Стабільний низький тон (не різко змінює тон)

Плавний, безперервний гул, а не деренчання чи хрип

Жодного випадкового вискакування, бризок або розрізів

Гучність все одно може збільшуватися та зменшуватися протягом дня залежно від того, що ви використовуєте.

Коли ви вмикаєте великий прилад, трансформатор має працювати більше - буквально. Більший струм означає сильніше магнітне поле, яке сильніше стискає сталевий сердечник. Ця ніжна вібрація перетворюється на набагато голосніше дзижчання.

Такі дрібниці, як зарядні пристрої для телефонів чи світлодіодні лампи, майже не мають значення - вони споживають так мало енергії, що трансформатор майже не помічає. Але енергоємні-пристрої? Вони тиснуть на магнітні сили настільки сильно, що ви можете чітко почути зміни.

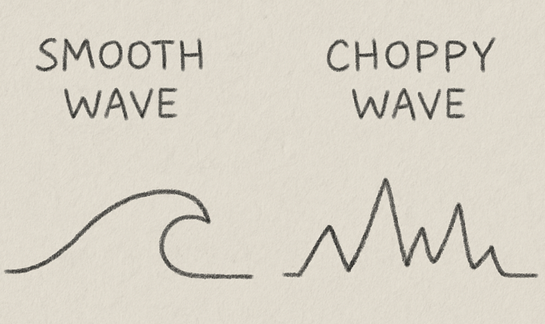

Однак інколи справа не лише в об’ємі. Сучасна електроніка (комп’ютери, диммери, мікрохвильові печі, двигуни бігової доріжки тощо) не споживає електроенергію рівномірно. Вони смикають його швидкими ривками. Інженери називають це «гармоніками» або нелінійними навантаженнями. Він перетворює чисту електричну хвилю на щось поривчасте та безладне, що змушує трансформатор вібрувати по-іншому -, часто створюючи більш різке дзижчання або навіть вереск на додаток до звичайного дзижчання.

Якщо шум зміниться з рівномірного гуління на металевий брязкіт, стукіт або нерегулярне дзижчання, проблема може бути не електричною -, а механічною.

Всередині трансформатора серцевина складається із сотень тонких сталевих листів (пластів), щільно притиснутих один до одного. З часом тепло та вік можуть послабити затискачі або клей, що їх утримує. Коли це відбувається, листи починають шльопати одна об одну, створюючи різкий, неприємний звук.

Іноді сам трансформатор справний, але кріплення або стіна, до якої він прикріплений, діє як гігантський динамік, підсилюючи вібрацію. Простий тест: торкніться поверхні, на якій він встановлений. Якщо стіна або колодка тремтить так само сильно, як і пристрій, ви, ймовірно, чуєте будівлю більше, ніж трансформатор.

Послаблені болти, зношені ізоляційні прокладки або погано встановлений блок є типовими причинами в цих випадках.

Більш гучний гул під час бігу з великими навантаженнями зазвичай є нормальним. Але якщо звук раптом стає набагато голоснішим навіть без додаткових приладів, або якщо ви помічаєте будь-які з цих червоних прапорців, настав час звернути увагу:

Здається, що корпус занадто гарячий (занадто гарячий, щоб зручно торкатися)

Ви відчуваєте запах горілої ізоляції або пластику

Світло мерехтить синхронно з дзижчанням

Висота раптово змінюється і залишається іншою

Це може вказувати на перевантаження, насичення або незбалансовані фази, що створює серйозне навантаження на пристрій.

Багато роздратування приносить сама будівля, яка вібрує, як барабан. Затягування ослаблених гвинтів і додавання товстих гумових ізоляційних прокладок під трансформатор може зробити дивовижну різницю - вони поглинають тремтіння перед тим, як воно пошириться на підлогу та стіни.

Ви також можете провести швидкий «тест на прослуховування»: попросіть когось стояти біля трансформатора, поки ви один за одним вимикаєте підозрілі пристрої (особливо диммери, комп’ютери або старі двигуни). Якщо шум вщухає одразу після вимкнення певного пристрою, ви знайшли джерело «брудної» енергії.

У деяких випадках, особливо з великою кількістю електроніки, встановлення пасивного фільтра гармонік може очистити живлення та заспокоїти дзижчання.
