Jiangsu Yawei Transformer Co., Ltd. є одним із провідних виробників і постачальників масляного-три-три-фазного подвійного{5}}обмотувального-навантажувального силового трансформатора для регулювання напруги в Китаї. Будь ласка, не соромтеся придбати високоякісний масляний-занурений три-фазний подвійний-обмотковий на-навантажувальний силовий трансформатор із регулюванням напруги на нашому заводі. Індивідуальні замовлення вітаються.
Ознайомлення з продуктом

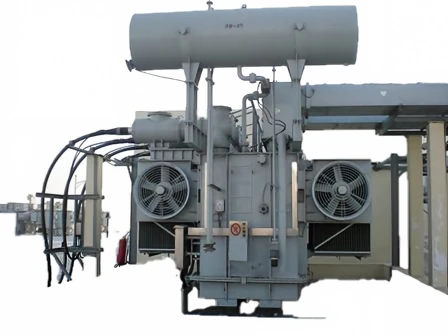

Yawei Transformer's66 кВ масляний-три-фазний подвійний{3}}обмотковий силовий трансформатор-навантаження з регулюванням напругице високо-продуктивний силовий трансформатор, розроблений для надійного перетворення, передачі та розподілу напруги в енергетичних системах середньої та високої-напруги. Завдяки передовій технології виробництва, оптимізованому структурному дизайну та відмінним електричним характеристикам цей трансформатор широко використовується на підстанціях, комунальних мережах, промислових підприємствах, у проектах з відновлюваної енергетики та інших критично важливих енергетичних додатках.
Трансформатор приймає anструктура охолодження-занурена в масло, три{0}}фазна подвійна{1}}конструкція, ітехнологія регулювання напруги під-навантаження, що забезпечує стабільну роботу за різних умов навантаження, зберігаючи відмінну здатність регулювання напруги. Це надійне рішення для покращення якості електроенергії, зменшення втрат при передачі та забезпечення безпечної роботи електричних мереж.
Основні характеристики 66 кВ масляного-три-фазного подвійного{3}}обмоткового силового трансформатора на-навантаженні з регулюванням напруги
Оснащений удосконаленим перемикачем навантажень (OLTC), трансформатор може регулювати вихідну напругу без припинення живлення. Ця функція допомагає компенсувати коливання напруги, викликані коливаннями навантаження, і покращує стабільність системи живлення.
Функція-регулювання напруги під навантаженням особливо підходить для застосувань, які потребують безперервного живлення та суворої якості напруги, наприклад:
Енергетичні підстанції
Промислові енергетичні системи
Системи збору відновлюваної енергії
Великі комерційні приміщення
У трансформаторі використовується високо{0}}ізоляційна олія як ізоляційне та охолоджувальне середовище. Система циркуляції масла ефективно передає тепло, що виділяється сердечником і обмотками, до радіатора, забезпечуючи безпечну роботу при постійних навантаженнях.
Основні переваги:
Чудове тепловідведення
Тривалий термін служби ізоляційних матеріалів
Стабільна робота при великих навантаженнях
Знижений ризик перегріву
Три{0}}конструкція з подвійною{1}}обмоткою забезпечує компактну структуру та високу надійність роботи. Оптимізована електромагнітна конструкція допомагає зменшити:
Без-втрат навантаження
Втрати навантаження
Сили-короткого замикання
Рівні шуму
Високоякісні-мідні провідники та електротехнічні сталеві сердечники преміум-класу використовуються для досягнення чудової енергоефективності та механічної міцності.
Технічні переваги
| Пункт | опис |
|---|---|
| Номінальна напруга | 66кВ |
| Тип трансформатора | Силовий-масляний трансформатор |
| Фаза | Три{0}}фази |
| Тип обмотки | Подвійна-обмотка |
| Регулювання напруги | Регулювання напруги під-навантаження |
| Спосіб охолодження | Олія природне повітря природне (ONAN) / Олія природне повітря форсована (ONAF) |
| застосування | Підстанції, електромережі, промислові енергосистеми |
| Середня ізоляція | Трансформаторне масло |
| Частота | 50 Гц / 60 Гц |
Специфікації можна налаштувати відповідно до вимог замовника
Сфери застосування
The66 кВ масляний-три-фазний подвійний{3}}обмотковий силовий трансформатор-навантаження з регулюванням напругипризначений для широкого спектру додатків енергетичної інфраструктури.
У регіональних електромережах цей трансформатор відіграє важливу роль у перетворенні та регулюванні напруги між системами передачі та розподілу. Система РНП допомагає підтримувати стабільний рівень напруги та підвищує надійність мережі.
Для галузей важкої промисловості, таких як металургійні заводи, гірничодобувні підприємства, хімічні заводи та виробничі підприємства, потрібне стабільне та безперервне електропостачання. Цей трансформатор забезпечує надійне перетворення електроенергії та підтримує високі-навантаження.
Зі збільшенням інтеграції сонячних електростанцій, вітрових електростанцій і систем зберігання енергії регулювання напруги стає все більш важливим. Трансформатор допомагає підтримувати сумісність з мережею та підтримує стабільну передачу відновлюваної енергії.
Великі будівлі, транспортні системи та громадські заклади можуть виграти від високої ефективності трансформатора, надійної роботи та низьких вимог до обслуговування.
Yawei Transformer застосовує суворий контроль якості протягом усього процесу виробництва, включаючи:
Нарізка та складання сердечників
Намотування виробництва
Вакуумна заправка маслом
Випробування системи ізоляції
Випробування підвищення температури
Випробування часткового розряду
Заводські приймальні випробування (FAT)
Кожен66 кВ масляний-три-фазний подвійний{3}}обмотковий силовий трансформатор-навантаження з регулюванням напругивиготовлено відповідно до міжнародних стандартів, таких як IEC 60076, що забезпечує відмінні електричні характеристики та довго-надійність.
Популярні Мітки: 66 кВ масляний-три{2}}занурений три{2}}подвійний{3}}обмотковий на-регулюючий силовий трансформатор напруги навантаження, Китай 66кВ масляний-занурений три-подвійний-обмотковий на-навантажувальний регулюючий силовий трансформатор виробники, постачальники, фабрика
Технічні характеристики
| (кВА) Оцінений місткість |
Номінальна напруга та діапазон відводів | Вектор група |
(%) Без навантаження поточний |
(%) Імпеданс напруга |
(кВт) Без навантаження втрати |
(кВт) Під навантаженням втрати |
||
| HV | (%) Діапазон натискання |
LV | ||||||
| 6300 | 63 66 69 |
±4×1.25 ±6×1.25 ±8×1.25 |
6.3 6.6 10.5 |
YNd11 | 0.48 | 4.4 | 30.8 | |
| 8000 | 0.48 | 5.3 | 36.5 | |||||
| 10000 | 0.45 | 6.2 | 43.0 | |||||
| 12500 | 0.45 | 7.4 | 51.1 | |||||
| 16000 | 0.42 | 8.9 | 62.8 | |||||
| 20000 | 0.42 | 10.6 | 76.1 | |||||
| 25000 | 0.38 | 12.5 | 90.0 | |||||
| 31500 | 0.35 | 14.8 | 108.0 | |||||
| 40000 | 0.35 | 17.7 | 126.9 | |||||
| 50000 | 0.32 | 10~12 | 20.9 | 150.3 | ||||
| 63000 | 0.29 | 24.7 | 178.2 | |||||
